高压试验仪器

冲击电压电流测试分析系统 冲击电流测试装置 冲击电压发生器 冲击电压电流分析仪 冲击电流发生器 冲击电压电流试验装置HB-CJVA

冲击电压电流测试分析系统 冲击电流测试装置 冲击电压发生器 冲击电压电流分析仪 冲击电流发生器 冲击电压电流试验装置 冲击电流测试台与冲击电流测试系统配套使用,实施远程控
订购热线:18653225978
  • 产品详细
冲击电压电流测试分析系统 冲击电流测试装置 冲击电压发生器 冲击电压电流分析仪 冲击电流发生器 冲击电压电流试验装置
冲击电流测试台与冲击电流测试系统配套使用,实施远程控制,测量软件须通过GP/T及IEC标准测评的冲击测控软件,具有波形显示、分析、成图和打印功能,设定测试参数,自动计算各波形数据等。冲击大电流试验系统主要用于低压配电系统SPD的III类试验(GB 18802.1,YD/T1235.2)和低压电信系统SPD的D级试验(GB/T18802.1),用于模拟雷电冲击电流(如8/20µs和10/350µs等),也用于对避雷器阀片等进行冲击电流试验及残压值测定。冲击电压发生器主要进行8-20冲击电流通流能力和残压测试。设备配置有充电装置、电流发生器、残压分压器、罗氏电流线圈、测量装置。
HB-CJVA 186+5322+5978 QQ1123+134968
1、工控机及PLC智能控制,操作界面简单,超大触摸屏,可预置试验流程 可实现流程控制,分析软件可在线运行,也可离线运行。
2、采用PLC技术,使用两芯光纤传输控制命令和反馈设备状态,因而避免了电磁干扰,提高了控制系统和计算机的安全性。
3、分析部分配备高灵敏数字示波器,可观察分析存储各种波形,试验的数据可以任意保存,并可以以试验时间顺序自动保存,测试波形记录存入数据库,可进行查询;测量系统可通过网络与其他计算机相连。
4、控制功能具有手动、全自动和程序控制功能,各层次功能相对独立,确保系统的可靠性。
5、采用可控硅调压方式,具有充电电压反馈测量系统。
6、点火球隙及截波球隙距离可手动及全自动调整,并在液晶面板上显示。
7、具有可调时延的截波触发脉冲,并具有发生器点火触发的反馈系统。
8、采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%。
9、液晶面板可指示冲击发生器的充电电压及充电过程,精度为1%。
10、可由液晶面板直接输入充电电压和充电时间。
11、具有充电异常保护功能,可全自动或手动发出触发点火脉冲
12、冲击发生器工作状态的指示,如自燃、未触发、充电异常、充电稳定等。
13、设备主体及充电部分接地和接地解除控制。
14、可通过控制器上的按钮自动转换充电电压极性
15、可自动或手动控制充电电压的充电过程
16、可自动或手动响警铃报警
17、具有过电流和过电压自动保护
18、具备RS232通讯接口,配有上位机控制分析软件
19、可按用户要求定制各种电压、电流、波形
冲击电流发生器:
1、输出冲击电流峰值20kA-200kA-XXXKA,波形参数:8/20µs,反峰振荡≤20%,各种要求可定制。
2、输出冲击电流峰值10kA-100kA-XXXKA,波形参数:10/350µs各种要求可根据要求定制。
3、试品残压≤10kV,等效负载≤50mΩ
4、根据客户要求可定制开口电压XXXkV冲击电压发生器,可独立做冲击电压发生器使用
5、可选配动作负载试验系统
6、全自动控制或手动控制
7、采用Crowbar开关技术
8、放电球面采用Wu-Cu合金制成,耐受冲击大电流能力强
9、高安全性设计
冲击电压发生器
1、标称电压:±XXX kV 额定能量: XXX KJ
2、额定冲击电容量 XXX μF 额定充电电压:XXX KV
3、级数 X 级电容量: XXX μF
4、击电电流波形试验。8±10%ms /20±10%ms,幅值±3%;
5、冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数;
6、同步范围:级电压在20%~100%额定电压范围内,正负极性同步范围不小于20%、(脉冲放大器点火脉冲>±10kV)
7、同步放电失控率:    <2%
8、冲击试验次数设定范围:0~99 次   调节精度:1 次
9、点火范围:20%-100%Un
10、充电电压不稳定度<±1.0%
11、基准电压调节范围 0.0~100.0 kV  调节精度:0.1 kV
12、充电电压与基准电压的偏差 <±1.0%
13、持续时间:在80%额定电压以上间断工作,在80%额定电压以下,可连续运行。
供应:冲击电压电流测试分析系统 冲击电流测试装置 冲击电压发生器 冲击电压电流分析仪 冲击电流发生器 冲击电压电流试验装置

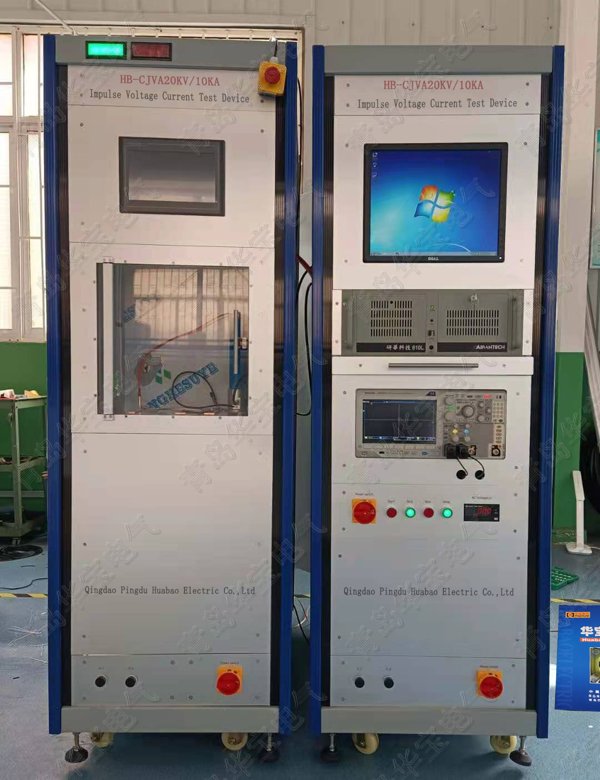

HB-CJVA Impulse Voltage Current Test Device
