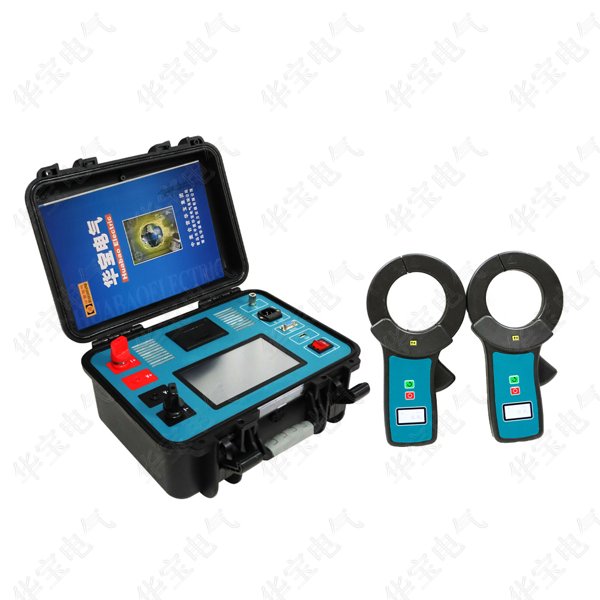

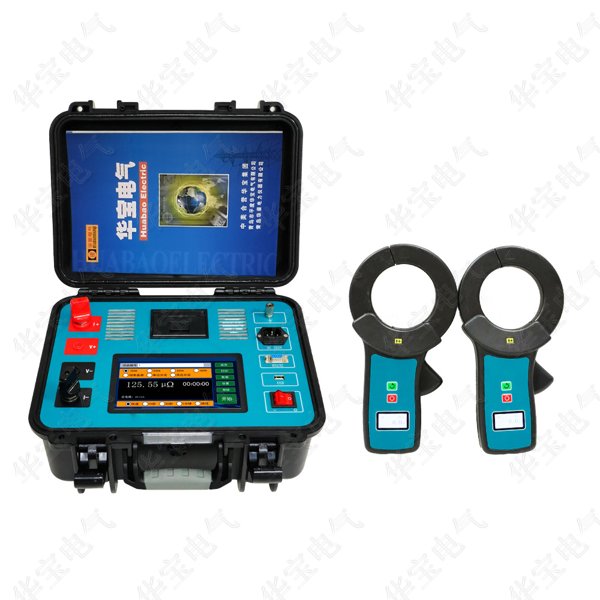

HB-HLSD系列双端接地回路电阻测试仪是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）根据中华人民共和国电力执行标准DL/T845.4- 2019有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该测试装置不仅适用于高压开关接触电阻（回路电阻）的高精度测量，而且支持单端和双端接地测试技术，可免除拆解接地回路，测试过程安全高效。双端接地能够有效防止感应电产生，降低触电风险，为运维人员提供可靠的安全保障。仪器测量数据准确，性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

HB-HLSD，手微186+5322+5978，QQ1123+134968

一、主要特点

1、采用高亮7寸彩色液晶屏，显示清晰，人机界面友好，阳光下可视。

2、整机由高速芯片控制，自动化程度高，操作简单。

3、输出电流最大可达200A，测试速度快，测量精度高。

4、集成“传统回阻模式”和“智能测试模式”，满足不同应用需求。

5、“智能测试模式”无需拆解接地排，依然可以精确测量开关回路电阻，省时省力，大大缩减现场工作量，同时消除了“假接地”问题带来的人身和设备安全隐患。

6、保护功能齐全，具有过流、短路、过热保护功能。

7、内置大容量非易失性存储器，可存储512组数据，支持查阅和导出。

8、内置高精度时钟，实时显示时间。

9、具有U盘存储功能。

10、配备内置热敏打印机，用户可以通过打印按键自行打印测量结果，历史测试数据也可用打印机打印。

11、集成了RS232接口和蓝牙，方便数据上传和远程操控。

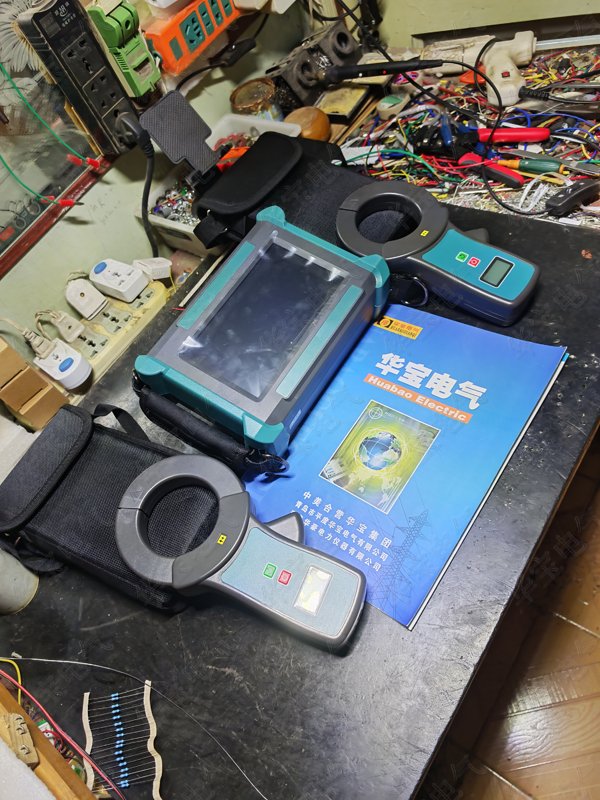

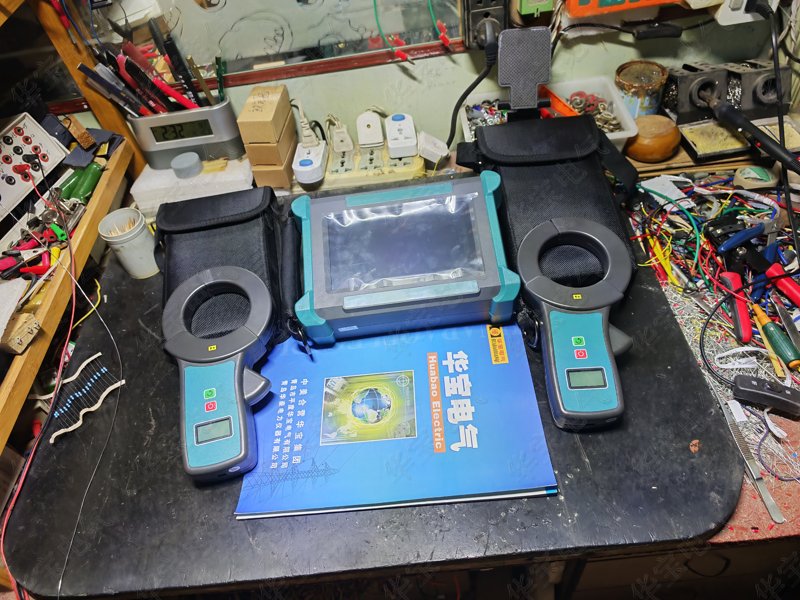

12、系列产品分为便携式与手持式，电流大小可根据需要定制。

二 、技术指标

1、主机技术指标

测试电流：50A/100A/150A/200A

量程： 0μΩ～80mΩ（50A）；

0μΩ～40mΩ（100A）；

0μΩ～20mΩ（150A）；

0μΩ～10mΩ（200A）。

最小分辨率：0.01μΩ。

测量方式：传统回阻模式：50A/100A/150A/200A；

智能测试模式：“钳表直测模式”、“单边分流模式”、“双边分流模式”。

测量时间：传统回阻模式：快速/10s/30s/60s/持续；

智能测试模式：快速/10s/30s/60s。

测量精度：传统回阻模式：±(示值×0.5%+0.2μΩ)；

智能测试模式：±(示值×2%+0.5μΩ)。

工作电压：AC220V±10％。

使用温度：-10℃～50℃。

相对湿度：≤90%RH，不结露。

尺寸：36*29*16cm。

重量：6.2KG。

2、钳表技术指标

测量方式：钳形霍尔，非接触测量。

测量范围：DC 0～600A。

测量精度：±(示值×2%+0.5A)。

分辨率：DC 0.01μΩ。

显示方式：液晶。

供电方式：内置锂电池供电。

钳口尺寸：Φ68mm。

三、测试原理

该仪器共包含两种测试模式，即传统回阻模式和智能测试模式，其中智能测试模式又分为钳表直测模式，单边分流模式和双边分流模式。传统回阻模式需要拆除被测开关两侧接地排的其中一侧，而智能测试模式不需要拆解接地排亦可准确测出被测回路电阻。

四、注意事项

在使用本仪器过程中，尤其是测试完成后应注意以下几点：

1)使用仪器过程中应轻拿轻放，不可撞击、倒放或放置重物在仪器上面；

2)在每次使用仪器前（前往现场之前），应先确保无线钳表电量充足，以防无线钳表电量不足，影响测试进度；

3)请严格按照使用说明书的测试步骤进行各项操作；

4)在现场测试前应确保被测设备已经停电，且各个开关、刀闸和地刀处于正确状态；

5)接线时，确保电压测试线在电流线的内侧。

6)测试线要用专用配备测试线且要展开测试，不可盘放。

7)在钳表直测模式、单边分流模式和双边分流模式测试时，需注意观察流过被测设备的电流，确保超过100A，以满足测试标准要求，如被测设备电流小于100A，测试结果仅供参考；

8)连接或拆卸测试线前，必须确保设备处于关机状态；

9)测试完成后整理好测试线、地线和无线钳表，并将其装入线箱以免遗失。
