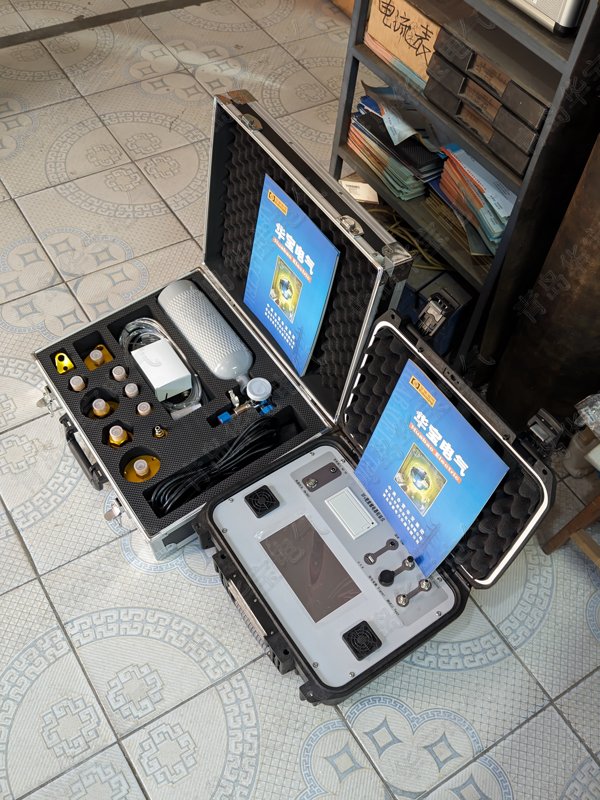

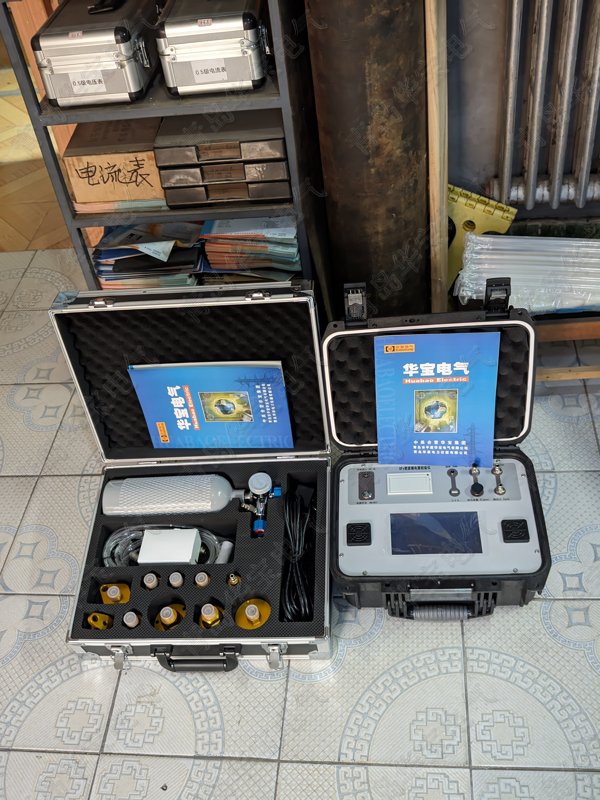

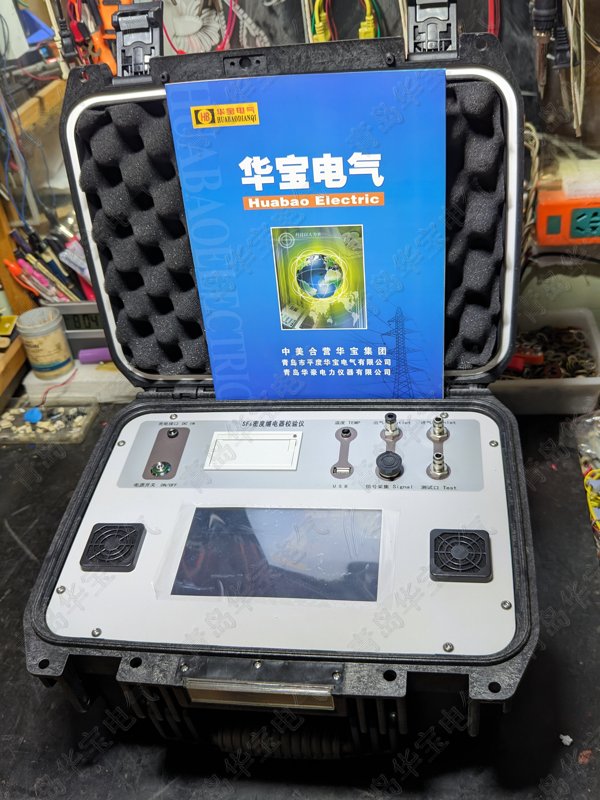

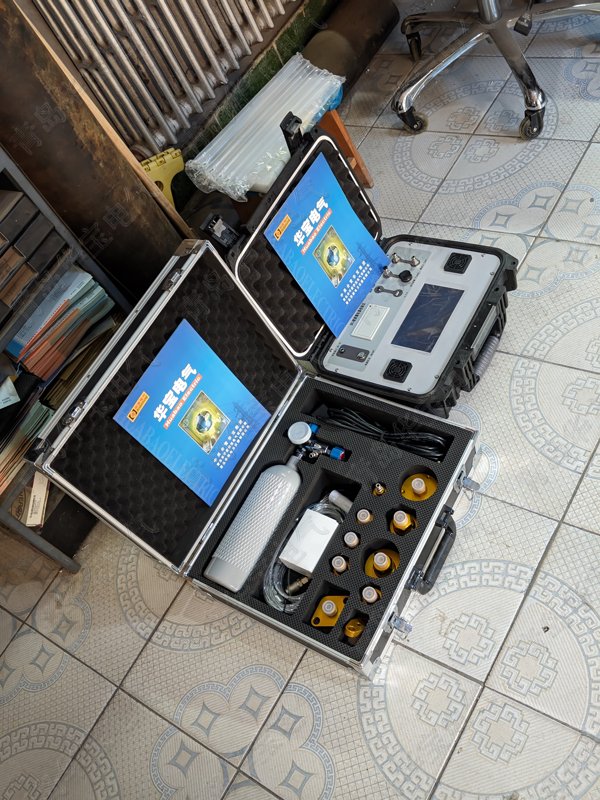

华宝电气生产供应的HB-SF6+气体密度继电器校验仪是一种智能化全自动的SF6气体密度继电器校验装置器。该仪器采用单周期指令微机技术，运行速度是普通单片机的20倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。本仪器是一种可在任意环境温度下对SF6气体的压力进行标准换算的便携式校验仪器，它也可以对SF6密度表、压力表进行校验。，是电力推荐产品。

  本仪器是根据“国家电网公司变电检测通用管理规定 第39分册 SF6密度表（继电器）校验细则”、以及“JJG 1073-2011 压力式六氟化硫气体密度控制器检定规程”、用于SF6密度继电器各类参数特性的校验。是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率 A/D 转换器，结合 32 位高性能微处理器能对各种SF6气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对 20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。

HB-SF6+，186+5322+5978，QQ1123+134968

1、继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。

2、仪器能对指针式和电子式密度继电器进行全自动校验。

3、密度继电器1-3 组接点的初始状态为任意形式（常开或常闭），可同时测量 1-3 组接点的响应值和恢复值，因而本仪器能适应所有的新、老式的密度继电器的全自动校验。

4、仪器采用8.4寸超大彩色液晶显示,电容触摸操作，汉字菜单操作界面,使用简单方便；

5、测量时仪器同时显示当前压力、对应20℃时的压力、环境温度，解决了SF6密度继电器现场校验的难题。

6、配置电接点阻抗、设定值误差、切换差校验功能，示值误差校验功能，额定压力示值误差校验功能，回程误差校验功能。

7、校验过程中无需恒温室，可以在任意有效温度范围内外SF6气体密度继电器、压力表进行校验。

8、能同时测试2组报警信号、2组闭锁信号、1组超压信号。

9、所有测试过程均为全自动测量，避免了由于人为因素而产生的误差。

10、仪器可存储1000组测量数据并永久保存不丢失，使每一次测量都有追溯性。

11、仪器可通过RS-232接口（可选配USB）将测试数据上传PC机，自动生成专用测试数据表格;也可以通过仪器自带的微型打印机打印现场测试数据和历史存储数据。

12、仪器可以在任意环境温度下对常温压力表和密度表进行校验。

13、仪器管路全部采用进口快速接头，连接方便而且漏气率小。

14、仪器内部具有时钟功能，可随时对时钟进行修正。

15、仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。

16、仪器采用高精度压力传感器和世界先进的磁流体技术产品。

17、仪器配有多种开关过渡接头，多数开关可以实现不用拆卸进行校验。

18、具有在线修改系统压力功能，可以现场修正。

19、采用内置或外置钢瓶自动加压，内置钢瓶时无需外接气源。

20、充电适配器输入：AC 220V±10% 50Hz 输出：DC：8.4V（带保护）。

21、长460mm×宽380mm×高180mm，重10Kg。

二、技术指标

工作电压：锂电池、或AC220V/50Hz

仪器功率：10W

仪器精度：0.2级

压力显示分辨率：0.0001Mpa

压力校验范围：0～1.0Mpa

接点电阻范围：0～25Ω

电阻测量精度：±5%FS

电阻显示分辨率：1mΩ

温度测量范围：-50℃～150℃

温度测量精度：±0.5℃

温度显示分辨率：0.1℃

校验对象：单报警/闭锁/超压、报警+闭锁+超压的任意组合

压力类型：绝对压力、相对压力

显示方式：800×600 图形彩色液晶屏

操作方式：电阻触摸屏

打印机型：高速热敏微型打印机

打印方式：汉字报表式打印

外形尺寸：主机： 380mm×320 mm×180mm

附件箱：465 mm×370 mm×145mm

SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力

仪器重量：2.5kg

三、执行标准

序号 标准名称

1 DL/T 259-2023 六氟化硫气体密度继电器校验规程

2 DL/T 596-2021 电力设备预防性试验规程

3 GB/T 22065-2008 压力式六氟化硫气体密度控制器

4 GB/T 11287-2000 电气继电器

5 JJG_1073-2011_压力式六氟化硫气体密度控制器检定规程

6 国家电网公司变电检测通用管理规定 第39分册 SF6密度表（继电器）校验细则
