  HB-YDQJ验电器试验检测装置是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）按照DL/T1476-2015《电力安全工器具预防性试验规程》、DL/T 976-2017《带电作业工具、装置和设备预防性试验规程》等的要求的基础上研制而成，本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对验电器功能检测，产品适用于所有与电力相关行业10KV～35KV或110KV等电压等级的验电器检测。成套装置分为两大部分：验电器检测部分及智能或手动工频升压部分。

 HB-YDQJ 手微186+5322+5978，QQ1123+134968

一、验电器检测部分

1、主要技术指标

1）环境温度：-25℃-55℃

2）湿    度： 20%~75%RH

3）连续运行时间：可连续

4）电压等级：10KV-35KV或110kV或其他电压等级需定制

5）操作方式：手动或遥控，标配手动可定制遥控

6）可对验电器进行启动检测、同向干扰检测、反向干扰检测等测试。

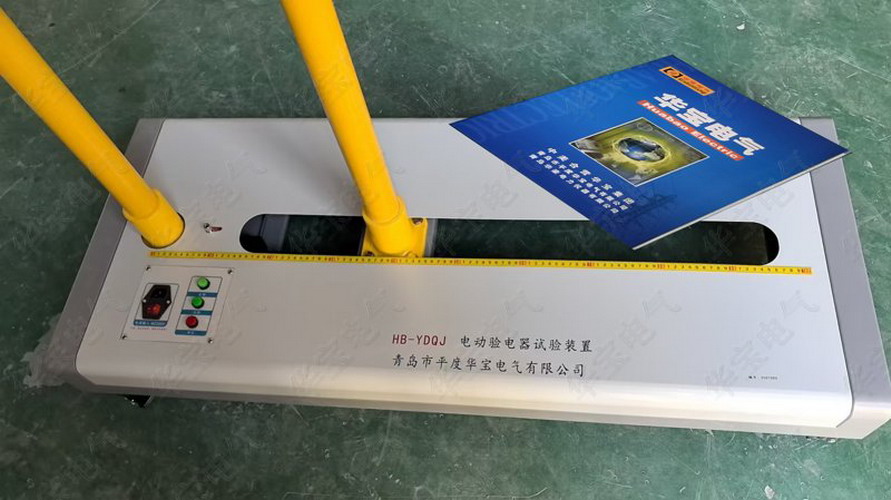

2、产品结构

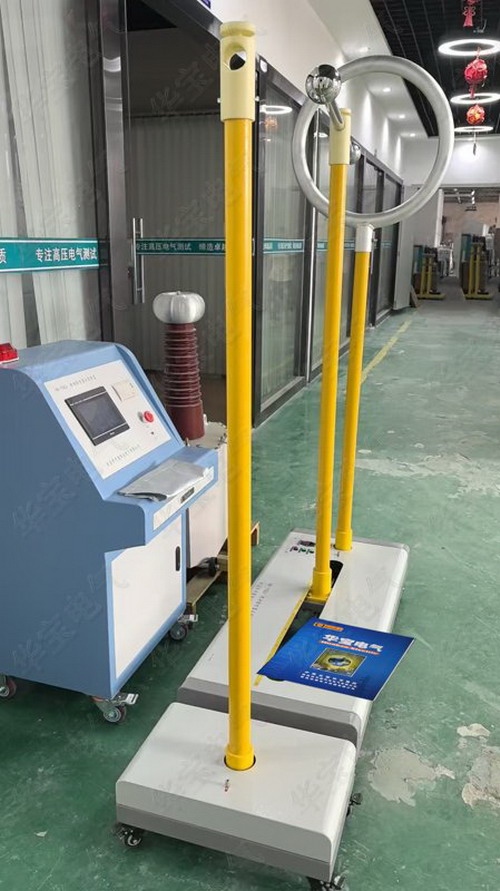

①接线端子  ② 均压球  ③ 均压环  ④ 验电器  ⑤ 固定器  ⑥ 绝缘管  ⑦ 平车 ⑧ 带导轨平车，⑨ 如果是遥控型还有遥控器及无线接收模块。

3、注意事项

1）本设备必须配合升压变压器方可试验。

2）装置底座需接地

3）保持装置干净，定期护理在导轨上涂上润滑油。

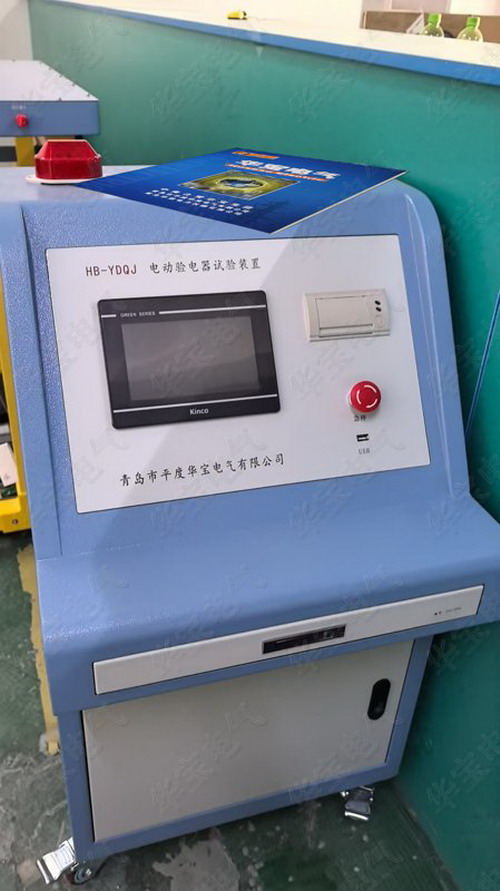

二、工频升压部分

1、适用范围

工频耐压试验设备是一种用于检测和评估电气设备绝缘性能的测试设备。它主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，广泛应用于电力、冶金、石油、化工等行业，用于检测电力设备、电气元件和绝缘材料的绝缘性能。通过这种测试，可以发现设备的潜在问题，确保设备在正常工作电压下能够安全运行，从而避免因绝缘问题导致的设备损坏或安全事故。

2、产品特点

1）电压、电流、时间、状态信息及提示信息等数据7寸高清触摸彩屏显示，读数清晰、直观；

2）中文界面，操作简单明了，可适应多种应用场合；

3）自动模式、手动模式可选，提高了产品的可靠性；

4）数字式校准方式，摒弃了陈旧的电位器调整，现场使用方便，精度易于控制；

5）状态提醒功能，中文引导式操作，即使在无说明书的情况下亦可熟练操控；

6）试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；

7）暂停功能，自动控制时，此功能可做到在不同点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

8）自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

9）手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位；

10）手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

11）升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

12、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

3、主要技术参数

1）输入: AC220V+10%，最大电流25A或50A,电流与要求的功率有关。

2）输出: 0V-50kV或100KV, 最大电流100mA，其他要求可定制。

3）额定功率: 5kVA或10KVA，其他可定制

4）显示方式：7寸高清触摸彩屏

5）操作方式：自动模式、手动模式

6）保护功能：过流保护、过压保护、闪络保护。

7）电压传感器测量精度：1％

8）低压电流传感器测量精度：1％

9）计时长度：0 ～ 9999 S

10）电源： AC220，50Hz±2 Hz

11）使用环境：环境温度0～50 ℃ 相对湿度 ≤85%RH

4、注意事项

1、安全操作规范

① 使用适当的电源线：只可使用本产品专用并且符合本产品规格的电源线。

② 正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

③ 产品须接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。

④ 注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

⑤ 请勿在无仪器盖板时操作：如盖板或面板已卸下，请勿操作本设备。

⑥ 使用适当的保险丝：只可使用符合本产品规定类型和额定值的保险丝。

⑦ 避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。

⑧ 有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

⑨ 请勿在潮湿环境下操作。

⑩ 请勿在易爆环境中操作。
