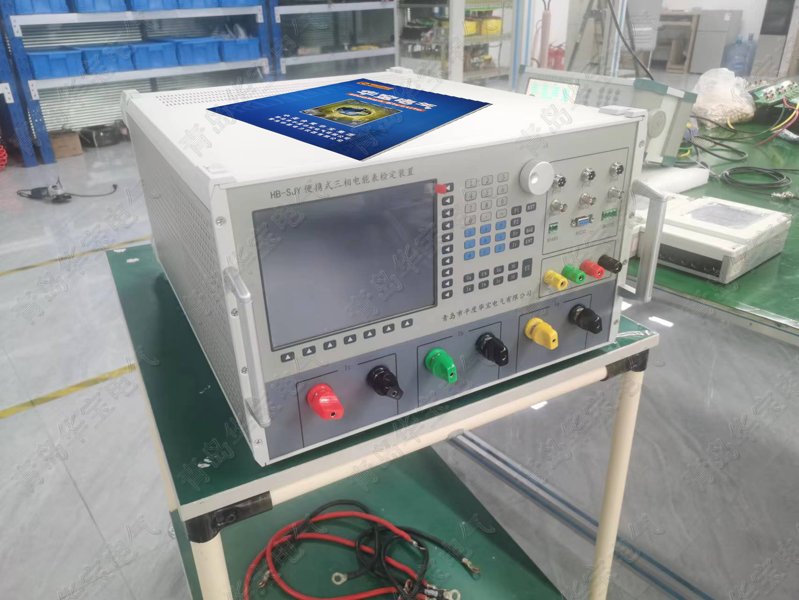

HB-DNJ系列电能表校验仪是根据国家行业标准和规程要求设计的新一代智能化校验装置。采用通讯，通过计算机可实现对电能表自动检定。装置由三相标准功率电源、标准功率电能表和误差计数器等一体化构成。设备采用了现代检测、数字锁相、DDS波形合成、高速采样（DSP）、复杂的可编程逻辑阵列（CPLD）、大规模集成功放、液晶显示等技术以及嵌入式计算机系统，国内首次实现了将信号、测试和系统集成在一个模块上，产品集成度高，功能强，故障率低。适用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定， 电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

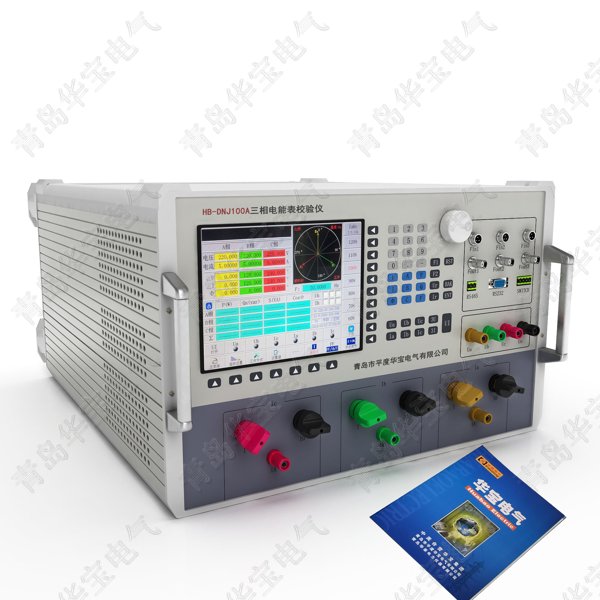

HB-DNJ20A HB-DNJ100A 186+5322+5978 QQ1123+134968
1、可输出高稳定度、高准确度的三相工频电压、电流、相位、频率、功率、功率因数信号。
2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。
3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置，任意调节。
4、丰富的电压、电流、相位、功率因数试验点设计，使得操作更加便捷高效。
5、高达32项电参数精确测量，大屏幕彩色液晶直观显示，更有精美向量图相配，令使用体验几近完美。
6、具有三路电能脉冲输入输出接口，同时校验三块单（三）相电能表误差，可作为电能表检定装置使用。
7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。
8、具有超强的电容负载驱动能力，可满足各种性质负载要求。
9、仪器配备触摸屏、面板按键、调节旋钮，多种操作方式，适合不同操作习惯。
10、仪器配备RS485接口和RS232接口，可以通过上位机进行整机操作，通讯协议完全开放，方便用户进行二次开发。
11、仪器配备外控开关接口，可外接脚踏开关控制信号的启停，特别适合生产部门使用。
12、采用软件和硬件双重闭环技术，确保输出的标准信号超乎想象。
13、采用成熟的功放技术、科学的装配工艺，可靠性、稳定性大大提高。
14、当电压短路、电流开路或接线错误时，可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能，让用户尽可放心大胆使用。
主要技术指标
1、交流电压输出
量程RG：380V、220V、100V、57.735V
调节范围：(0～120)%RG 调节细度：0.01%RG
准确度：0.05%RG 稳定度：≤0.02%/3分钟
失真度：≤0.1%（非容性负载） 每相最大输出功率：50VA
2、交流电流输出
量程RG：100A、20A、5A、1A、0.2A、0.05A
调节范围: (0～120)%RG 调节细度: 0.01%RG
准确度：0.05% RG 稳定度：≤0.02%/3分钟
失真度：≤0.1%（非容性负载）
每相最大输出功率：100A量程：150VA
20A量程：50VA
5A、1A、0.2A量程：20VA
0.05A量程：10VA
3、相位
调节范围: 0°～359.999° 调节细度：0.001°
准确度：0.02°
4、频率
调节范围：40Hz～70Hz； 调节细度：0.0001Hz
准确度：0.001Hz
5、有功功率
准确度：0.05%RG
稳定度：≤0.05%/3分钟
6、功率因数
调节范围：-1.0～0～+1.0 调节细度：0.0001
准确度：0.001
7、谐波输出
谐波次数：2-51次 谐波含有率设置范围：0～40%
谐波含有率设置准确度：设置值±0.1%
8、脉冲输入
脉冲输入电平：TTL电平
输入频率：最大2MHz
最小脉冲宽度：250nS
最小脉冲间隔：250nS
9、标准电能脉冲输出
脉冲电平：5V±5%，5mA
输出频率：额定频率60KHz(额定电压、电流量程，且PF=1)
最大输出频率：86.4 KHz（1.2倍电压量程，1.2倍电流量程，且PF=1）
10、环境条件
工作环境温度： 0℃～40℃
相对湿度： ≤85%
工作电源： AC220V±15%，最大功耗1300VA
11、外观尺寸及重量
外观尺寸：450mm×620mm×275mm
重量： 38Kg
