便携式三相电能表检定装置 台式电表综合校验装置 三表位6表位电能表送检仪HB-DNJ+
|
产品简介
----------------------------------------------------------------------
便携式三相电能表检定装置 多功能电能表校验仪 多功能电表校准器 有源电能表检定器 台式电表综合校验装置 三表位电能表校验仪 6表位电能表送检仪

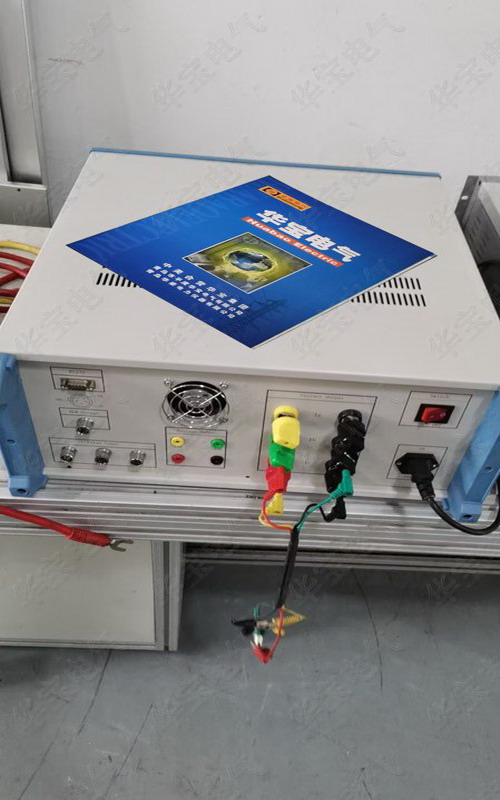

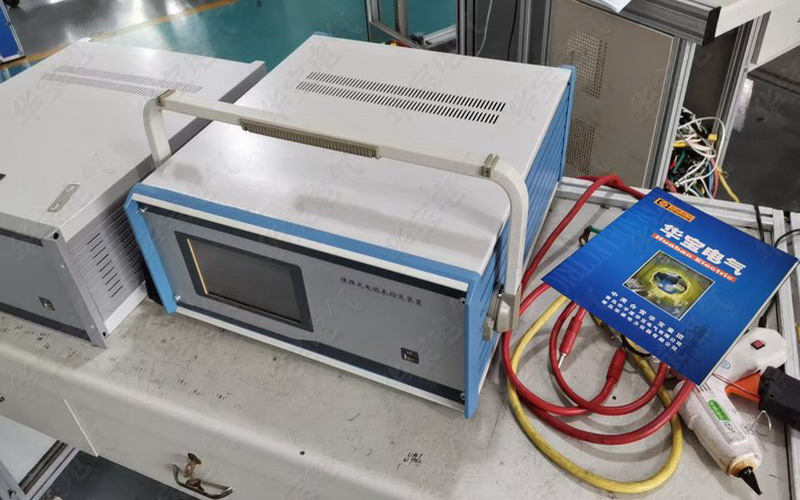

HB-DNJ+三相便携式多功能电能表检验装置是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准研制生产的，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。
该仪器集标准源和标准表为一体，可以校验电能表、电压表、电流表、功率表、频率表、功率因数表、相位表等。是厂矿、企业、供电和技术监督必备的现场鉴定测试设备。
HB-DNJ+,手微186+5322+5978，QQ1123+134968
一、主要特点和功能
1、装置特点
◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。
◆ 采用最新DDS技术，大规模CPLD和RAM嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。
◆ 采用最新RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，直观方便等优点。
◆ 采用PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。
◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。
◆ 内置高稳定度恒温晶振，输出50KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差。（选配功能）
◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）
2、主要功能
1）常规功能
◆ 潜动试验
◆ 起动试验
◆ 基本误差
◆ 谐波功能
2）多功能试验 （需配合管理软件）
◆ 影响量试验
◆ 示值误差
◆ 日计时误差
◆ 最大需量误差
◆ 通信规约一致性检查
◆ 时段投切误差
二、主要技术指标
1、装置等级：0.05级
2、电脑联机端口： RS232 通迅口
3、 三相源技术参数：
1）输出电压：
3 × 57.7V Y 3×100V △
3 × 220V Y 3×380V △
调节幅度0～120％连续可调
调节细度：优于0.01％
2）输出电流：25mA、0.1A、1A、5A、25A、100A
调节幅度0～120％连续可调; 调节细度优于0.01％
最小输出电流：1mA （精度：＜5%）
3）输出功率：（电压回路） 3×50VA
（电流回路） 3×150VA
4）输出电压、电流、功率稳定度； ≤0.05％/120S 5）输出电压、电流波形失真度：≤ 0.5％
6）三相对称度： 优于120o土0.3o
7）频率范围： 45Hz～65Hz 调节细度： 0.01Hz
8）移相范围：-180.0° ～180.0° 调节细度:0.01°
9）指示仪表等级：电压、电流表准确度为土0.01%
相位表准确度为 土0.01°
频率表准确度为 土0.01Hz
4、三相标准表技术参数(内置式）：
1）电压输入
输入范围（V）： 40—480
输入量程（V）： 60、120、240、480
过载能力（V）: 600
输入负载 ≤0.5mA（480V）
2）电流输入
输入范围（A）: 0.01—100
输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、
0.025
过载能力（A）: 150
3）准确度
电流准确度等级：0.05级 (0.1A～120A)
4）功率测量准确度
有功功率测量准确度0.05%、0.1%（PF≥0.5）
无功功率测量准确度0.1%、0.2%（PF≥0.5）
5）电能测量准确度
有功电能测量准确度0.05%、0.1%（PF≥0.5）
无功电能测量准确度0.1%、0.2%（PF≥0.5）
5、装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；
显示器过压保护。
6、可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调
7、供电电源： 230V士10％～50Hz
8、最大功耗： 300 VA 9、工作环境：温度20℃土5℃ 相对湿度≤85％
10、尺寸：长×深×高=485×500×180mm(以实际供货为准）
挂表架尺寸：长×深×高=665×350×600mm(以实际供货为准）,

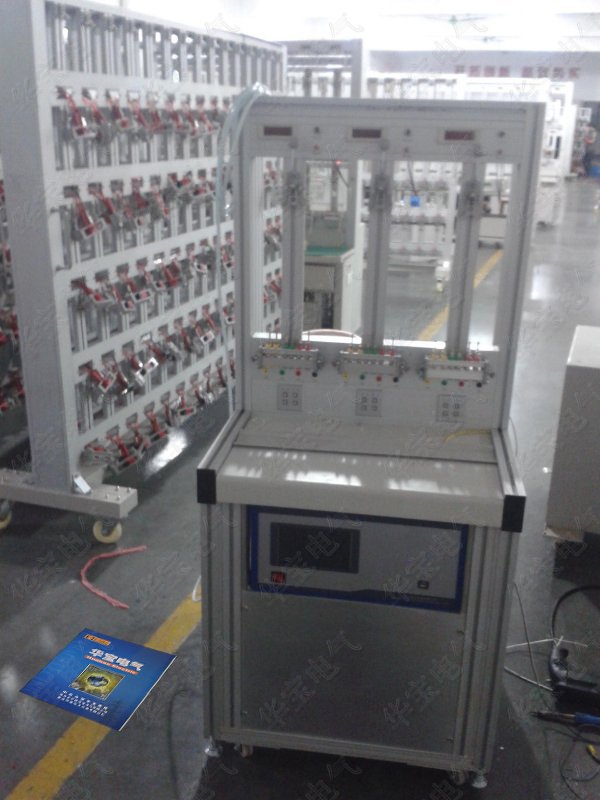

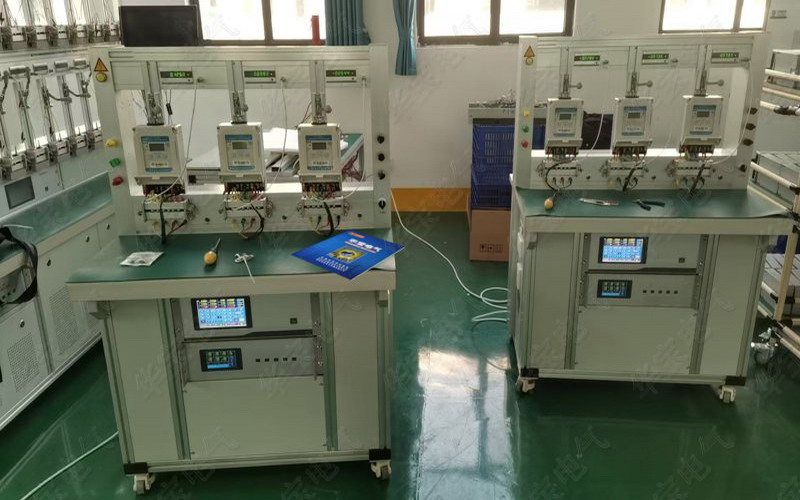

11、挂表架可以配置光电采样器，表位数为3表位或6表位。
